液化氣儲罐使用說明書
目錄
4. 安全附件調試與設備安裝的要求............................................................................... 2
附：液位、體積、重量對照表…………………………………………………………………….4
本臥式液化氣儲罐是用于盛裝儲存50℃時飽和蒸氣壓小于1.77 MPa液化石油氣的專用設備，其安全儲存量為3.99噸。儲罐按照TSG R0004-2009《固定式壓力容器安全技術監察規程》和GB 150《壓力容器》的要求進行設計。制造單位須具備國家質量監督檢驗檢疫總局鍋爐壓力容器監察局頒發的A2級制造許可證。制造廠在設計、制造、檢驗、出廠等環節中隨時接受當地技術監督局鍋爐壓力容器檢驗所的監督檢查并獲得其出具的檢查報告。檢查報告與工廠出具的產品竣工圖、產品合格證、質量證明書、銘牌拓件、設計計算書等技術資料與產品一道發給用戶。用戶憑上述資料到當地鍋爐壓力容器安全檢查機構登記注冊。并發給注冊編號，產品才能投入使用。
2.技術特性
2.1設計規范
1) 《壓力容器安全技術監察規程》
2) 《壓力容器》(GB150)
3) 《鋼制臥式容器》（JB∕T4731）
其它相關的規范、規程及標準等
2.2技術特性
表一
序列 | 名稱 | 數值 | 單位 | 序號 | 名稱 | 數值 | 單位 |
1 | 充裝介質 | 液化石油氣 （丙烷） | 7 | 最高工作溫度 | ＜50 | ℃ | |
2 | 容器類別 | Ⅲ | 8 | 容積 | 12 | m3 | |
3 | 罐體材料 | Q345R | 9 | 充裝量 | 4788 | Kg | |
4 | 設計壓力 | 1.77 | MPa | 10 | 最大充裝高度 （20℃） | 1300 | mm |
5 | 設計溫度 | 50 | ℃ | 11 | 外形尺寸 （長×寬×高） | 5034×1820 ×2410 | mm |
6 | 最高工作壓力 | 1.82 | MPa | 12 | 重（裸）量 | 3360 | Kg |
3.結構狀況

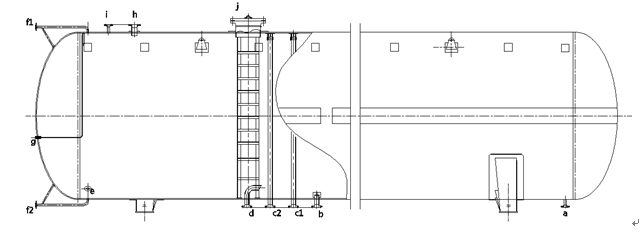

3.1 簡圖
3.2 管口表（見表二）
表二
符號 | 公稱直徑㎜ | 密封面形式 | 用途 |
a | DN50 | RF（突面） | 排污口 |
b | DN50 | RF（突面） | 液相出口 |
c1-2 | DN50 | RF（突面） | 氣相口 |
d | DN50 | RF（突面） | 進液口 |
e | M33X2 | 螺紋 | 溫度計接口 |
f1-2 | DN25 | RF（突面） | 液位計接口 |
g | M20X1.5 | 螺紋 | 壓力表口 |
h | DN80 | RF（突面） | 安全閥接口 |
i | DN50 | FM（凹面 | 排空口 |
j | DN450 | FM（凹面） | 人孔 |
4. 安全附件調試與設備安裝的要求
4.1 用戶必須按國家標準，為液化氣儲罐配備與技術參數匹配的安全附件。安全附件在裝罐前必須進行復驗，調試要求按設計總圖的規定執行。安全附件的調試單位必須具備國家監察機構頒發的資格認可證書。

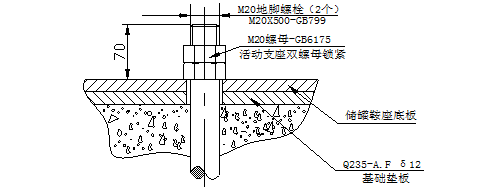

設備安裝基礎平面離地面高度不低于1m，基礎表面應安裝基礎墊板。基礎安裝預埋地腳螺栓下圖：
基礎安裝表面應傾斜，斜度為3∕1000，排污口處低端。
為了保證儲罐軸向的自由伸縮，活動式支座安裝螺母為雙螺母鎖定，下部螺母擰緊后倒退一圈，再擰緊上部螺母，使鞍座在基礎平面上可以滑動。螺栓安裝時應注意鞍座長圓孔左右間隙不得少于10mm，固定式鞍座應用螺母直接擰緊，鞍座上接地線應良好接地。
5. 設備安全使用要點
5.1 液化氣儲罐在使用前必須進行充氮置換，罐內含氧量≤3℅。
5.2 安全閥在正常工作狀況下應嚴密關閉。當超裝、環境溫度急劇升高或火災等原因，罐內壓力超過安全閥的整定密封壓力時，安全閥自動開啟。安全閥泄壓時產生的液（氣）應通過安全閥排出口的管道回收或排入高空。
5.3 為防止安全閥失靈（不能關閉），罐體產生大量泄露，要更換安全閥，應在安全閥與罐體的接口處安裝一支截止閥，此截止閥在罐體正常工作時應完全打開，只有在更換安全閥時才關閉。
5.4 安全閥的鉛封裝置不得隨意開封，如重新調試，須送經國家技術監督機構認可的單位進行。
5.5 壓力表刻度盤上應在設計壓力值處刻上紅色警戒線。壓力表與罐體的接口之間應安裝截止閥。罐體在正常工作狀況下，此截止閥應全開，當更換，檢測壓力表時，此截止閥關閉。
5.6 液位計刻度板應在罐體容許的最大充裝高度處刻上紅色警戒線。液位計安裝時其零點位置應與罐體底部同一水平面，液位計與罐體接口間設置的截止閥，在罐體正常工作時應全開，更換，檢修液位計時才關閉。
5.7溫度計表盤在設計溫度50℃處應刻上紅色警戒線。在40℃～50℃之間，應涂上黃色標記。
5.8 罐體在使用過程中其罐內的最低壓力不得小于0.05MPa，防止空氣進入罐內。
6. 管理與維護
6.1使用本儲罐的單位必須嚴格按《壓力容器安全技術監察規程》和其他有關法規進行安全技術管理工作，嚴禁超裝、超溫、超壓，確保液化氣儲罐安全使用。
6.2使用單位技術負責人對壓力容器安全技術管理負責，并指定專業技術人員負責壓力容器的日常技術管理工作。
6.3儲罐的操作人員應經安全教育培訓、考核并持證上崗。
6.4 屬于下列情況之一者，必須采取降溫措施：
a. 壓力表指示值接近紅線，且壓力有上升趨勢時；
b.溫度指示值達到黃色警告標志時；
6.5 當液化氣儲罐內壓力達到設計壓力值（紅線）時，而安全閥未開啟，操作人員應立即采取措施；先降低罐內的壓力，然后關閉安全閥下的截止閥，對安全閥進行檢修、校驗，并迅速安裝，讓儲罐恢復正常工作狀況。
